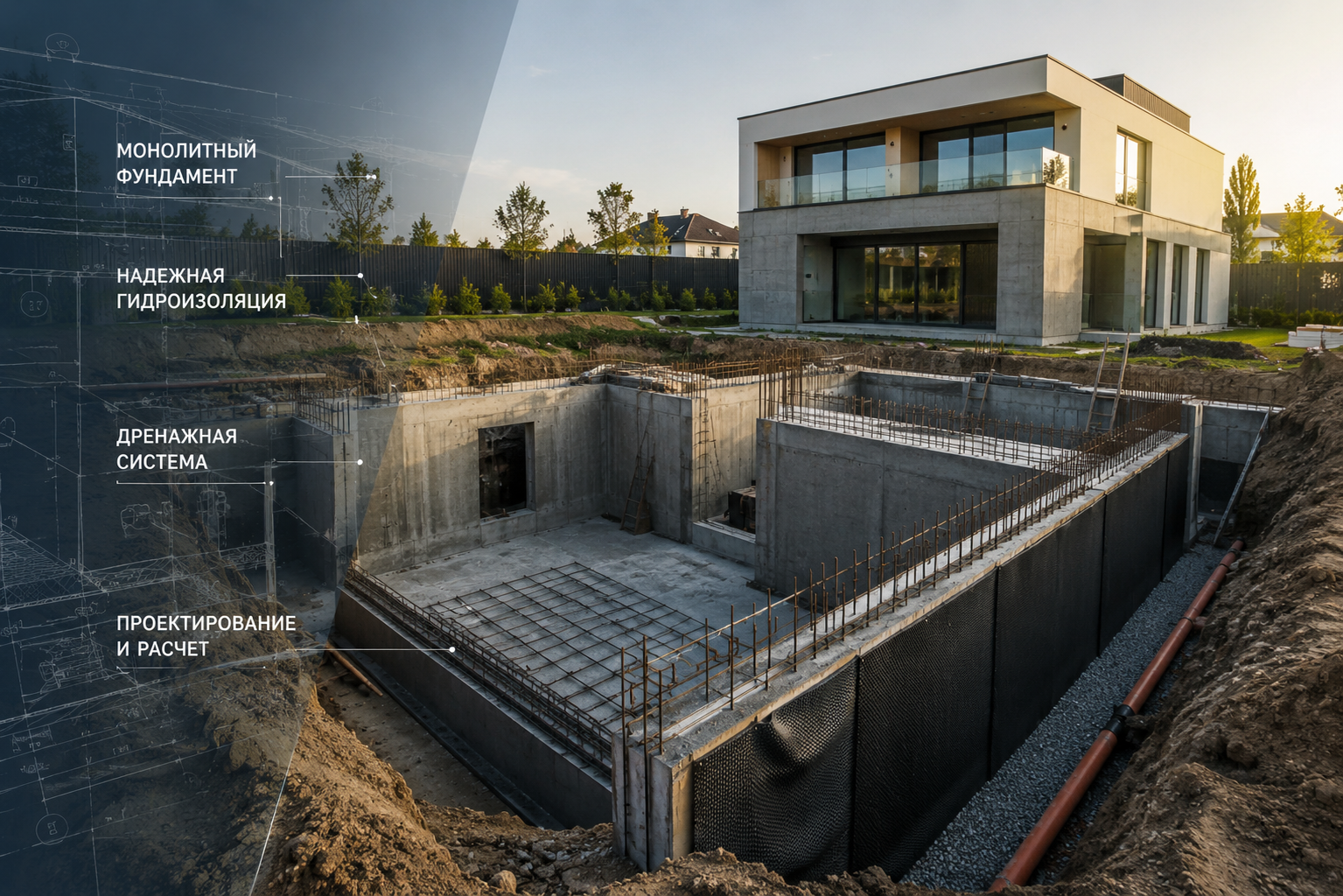

Подвал позволяет увеличить полезную площадь дома, не расширяя пятно застройки. В подземной части можно разместить технические помещения, кладовую, мастерскую, домашний спортзал и другие функциональные зоны. Однако строительство дома с подвалом заметно меняет требования к фундаменту.

Подземная конструкция одновременно воспринимает нагрузки от здания, контактирует с грунтом и испытывает его боковое давление. Кроме того, на неё воздействует грунтовая и поверхностная вода. Поэтому монолитный фундамент для дома с подвалом нельзя проектировать отдельно от стен подземного этажа, гидроизоляции и системы водоотведения. Все эти элементы должны работать как единая инженерная система.

Разберёмся, как устроен монолитный подвал, какие факторы необходимо учитывать при его проектировании и из каких этапов складывается строительство.





Читайте также:

Сколько служит монолитный фундамент

и от чего зависит его долговечность



Чем фундамент дома с подвалом отличается от обычного фундамента

Главное отличие заключается не только в глубине заложения. При устройстве обычного фундамента основная задача конструкции — передать нагрузки от здания на основание. Если же проект предусматривает полноценный подвал, появляется целая подземная часть дома со стенами, полом, перекрытием и инженерными коммуникациями.

Для строительства необходимо разработать котлован, подготовить основание, возвести фундаментную плиту и стены подвала. При этом стены работают в особых условиях: снаружи на них давит грунт, а при определённой гидрогеологической ситуации воздействует ещё и вода.

Это повышает требования сразу к нескольким элементам:

• расчёту фундаментной плиты и стен;
• армированию железобетонных конструкций;
• качеству бетонной смеси и бетонирования;
• устройству рабочих швов;
• гидроизоляции;
• отводу поверхностных и грунтовых вод;
• расположению инженерных вводов.

Поэтому подвал нельзя просто добавить к уже выбранному фундаменту как ещё одно помещение. Его наличие влияет на конструктивную схему всей подземной части дома и должно учитываться ещё при проектировании.

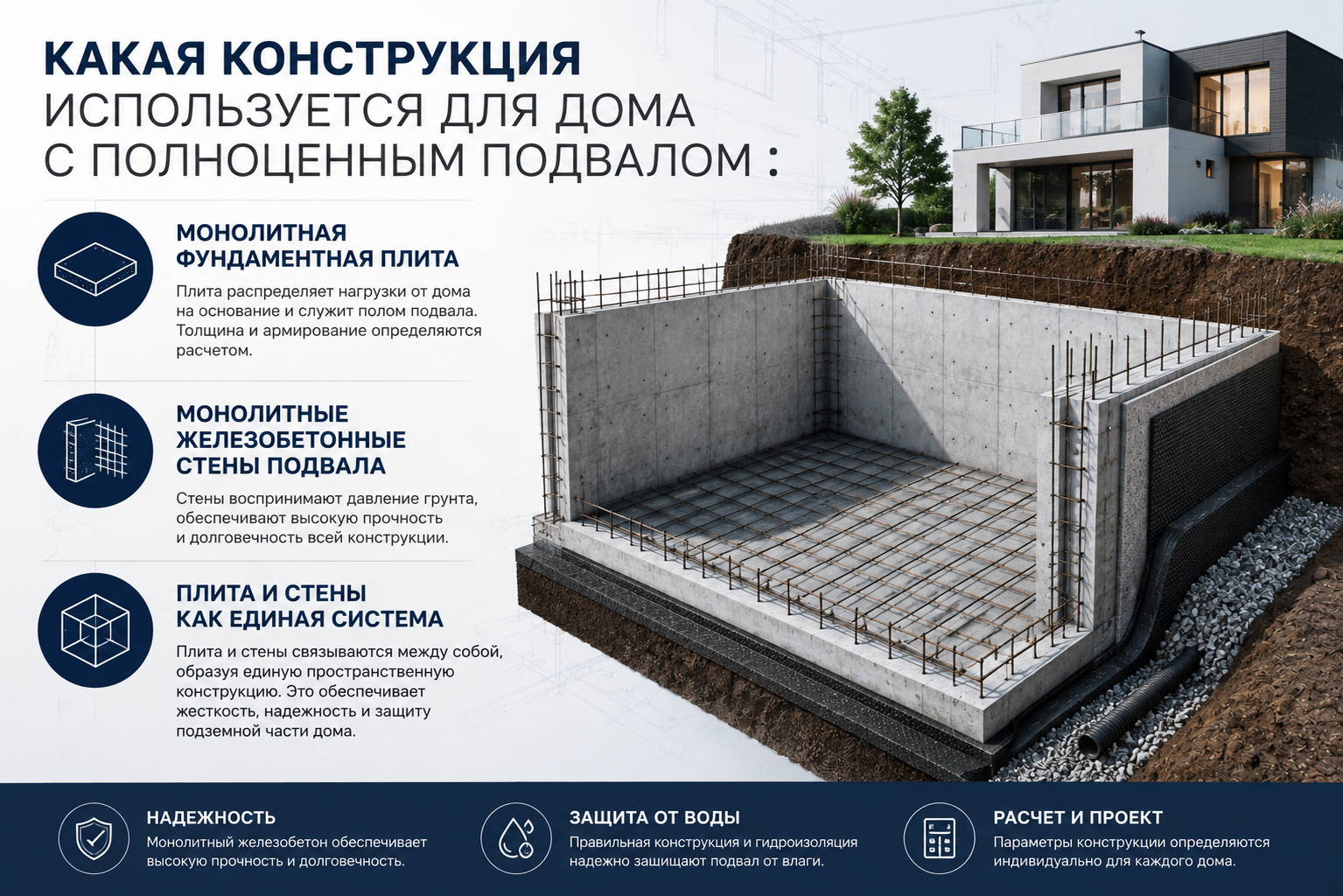

Какая конструкция используется для дома с полноценным подвалом

Одно из распространённых решений — пространственная железобетонная конструкция, состоящая из монолитной фундаментной плиты и связанных с ней стен подвала.

Монолитная фундаментная плита

Фундаментная плита образует основание подземной части здания и распределяет поступающие от дома нагрузки. Одновременно она становится полом нижнего уровня и конструктивно связывается со стенами.

Толщина плиты, схема армирования, количество и расположение арматуры определяются расчётом. Здесь нельзя ориентироваться только на площадь дома или использовать универсальную схему из другого проекта: нагрузки и свойства основания на разных объектах отличаются.

Монолитные железобетонные стены подвала

Стены подвала должны воспринимать не только вертикальные нагрузки, предусмотренные конструктивной схемой здания, но и боковое давление грунта. Монолитный железобетон позволяет создать жёсткие стены с заданными проектом характеристиками. При правильном армировании, бетонировании и устройстве узлов они объединяются с фундаментной плитой в пространственную конструкцию.

Для подземной части особенно важно качество выполнения работ. Например, дефекты бетонирования или неправильно выполненный рабочий шов способны повлиять не только на прочностные характеристики, но и на защиту помещения от воды.

Плита и стены как единая система

Фундаментную плиту и стены подвала неправильно рассматривать независимо друг от друга. Нагрузки передаются между элементами конструкции, а места их сопряжения требуют особого внимания при армировании и гидроизоляции. Именно поэтому параметры плиты, стен, арматурного каркаса и узлов соединения должны определяться проектом для конкретного дома.





Читайте также:

Как проектировать монолитный фундамент

под нестандартные нагрузки (под бассейн, гараж, баню)



С чего начинается проектирование фундамента с подвалом

Строительство монолитного подвала начинается не с разработки котлована и даже не с заказа бетона. Сначала необходимо получить данные об участке и определить условия, в которых будет работать будущая конструкция.

Инженерно-геологические изыскания

Геология участка позволяет определить состав и свойства грунтов, расположение различных слоёв и гидрогеологические условия.

Особое значение имеют:

• характеристики грунтов в основании;
• их несущая способность;
• глубина расположения различных слоёв;
• уровень грунтовых вод;
• возможные сезонные изменения;
• особенности участка и рельефа.

Эти сведения используются при выборе конструктивного решения и расчётах. Ориентироваться только на соседние дома недостаточно. Даже на относительно небольшой территории характеристики грунта и уровень воды могут различаться, а сами здания — иметь разную массу и конструкцию.

Расчёт нагрузок

Фундамент должен быть рассчитан на конкретный дом. При проектировании учитывают этажность, материал несущих стен, перекрытия, кровлю, эксплуатационные нагрузки и конструкцию самой подземной части. На основании расчётов определяются параметры фундаментной плиты и стен, схема армирования и конструктивные узлы.

Назначение подвала

Ещё до начала строительства важно понимать, как именно будет использоваться подземный этаж. Требования к холодному техническому помещению и, например, домашнему спортзалу будут различаться.

В подвале могут располагаться:

• инженерное оборудование;
• котельная;
• кладовые;
• мастерская;
• тренажёрный зал;
• другие эксплуатируемые помещения.

Назначение пространства влияет на решения по теплоизоляции, вентиляции, отоплению, инженерным коммуникациям и внутренней отделке.



Грунтовые воды — один из главных факторов при строительстве подвала

Для заглублённой конструкции уровень грунтовых вод имеет намного большее значение, чем для многих фундаментов без подвала. Если вода располагается высоко, подземная часть может подвергаться постоянному или периодическому воздействию влаги. При этом речь идёт не только о возможности намокания стены.

Вода способна создавать гидростатическое давление — проще говоря, давить на заглублённые конструкции. Поэтому защита подвала должна соответствовать реальным условиям участка.

Высокий уровень грунтовых вод сам по себе не означает, что построить подвал невозможно. Однако такое строительство требует более тщательного инженерного подхода. Необходимо определить характер воздействия воды и подобрать соответствующее сочетание конструктивных решений, гидроизоляции и, когда это требуется, дренажа.

Именно поэтому вопрос: «Можно ли здесь сделать подвал?» корректно решать после инженерно-геологических изысканий, а не только после визуального осмотра участка.

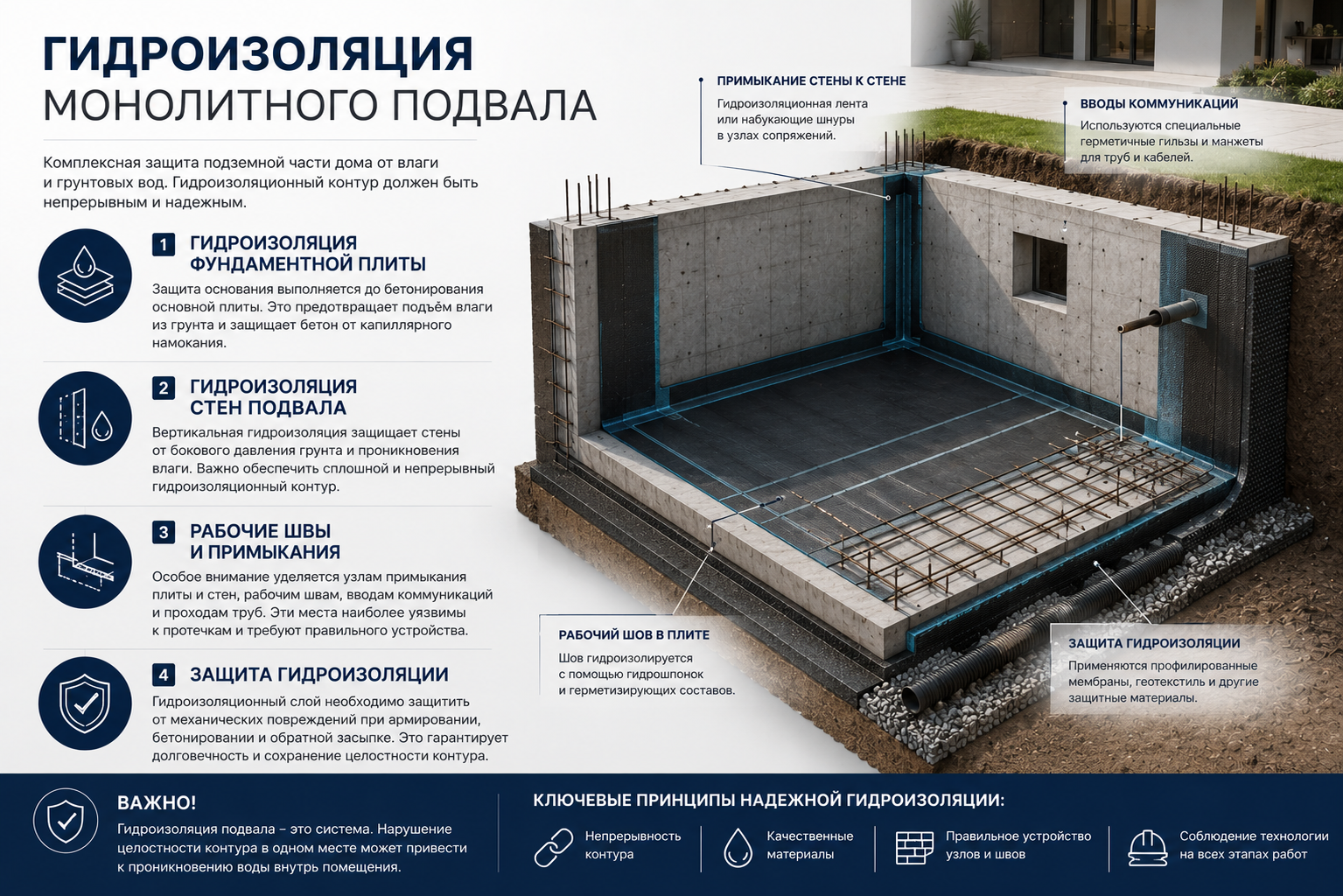

Гидроизоляция монолитного подвала

В обычном доме локальный дефект гидроизоляции фундамента уже может стать серьёзной проблемой. Для эксплуатируемого подвала последствия особенно заметны, поскольку с другой стороны стены находится внутреннее помещение.

Поэтому задача состоит не просто в нанесении гидроизоляционного материала на отдельные поверхности, а в создании непрерывного защищённого контура вокруг подземной части здания.

Гидроизоляция фундаментной плиты

Защиту основания предусматривают ещё до устройства основной железобетонной конструкции в соответствии с принятой проектом системой. После завершения бетонирования доступ к нижней поверхности фундаментной плиты будет фактически невозможен. По этой причине ошибки на данном этапе сложно исправлять уже после возведения дома.

Гидроизоляция стен подвала

Вертикальная гидроизоляция защищает стены, непосредственно контактирующие с грунтом. Выбор системы зависит от условий эксплуатации и гидрогеологии участка. При этом важно не только правильно выполнить покрытие стены, но и соединить разные участки защиты таким образом, чтобы гидроизоляционный контур оставался непрерывным.

Рабочие швы и примыкания

Отдельного внимания требуют места, в которых потенциально проще нарушить герметичность конструкции:

• сопряжение плиты со стенами;
• рабочие и технологические швы;
• вводы труб;
• места прохода инженерных коммуникаций;
• другие конструктивные узлы.

Их защита должна быть предусмотрена заранее. Попытка решить вопрос только после появления воды внутри готового подвала обычно значительно сложнее, чем правильное устройство узлов в процессе строительства.

Защита гидроизоляции

Выполнить гидроизоляцию недостаточно — важно сохранить её целостность. Во время последующих работ и обратной засыпки защитный слой может подвергаться механическому воздействию грунта и строительной техники. Поэтому проектом предусматривается соответствующая защита гидроизоляционного контура.





Читайте также:

Гидроизоляция с двойной защитой:

как сочетать внешние мембраны и внутреннюю обработку



Нужен ли дренаж вокруг дома с подвалом

Дренаж и гидроизоляция решают разные задачи, поэтому одно нельзя автоматически заменить другим. Гидроизоляционный контур препятствует проникновению воды к защищаемым конструкциям. Дренажная система предназначена для сбора и отвода воды в тех условиях, где такое решение необходимо.

Потребность в дренаже определяется с учётом:

• уровня грунтовых вод;
• типа грунта;
• гидрогеологических условий;
• рельефа;
• глубины подземной части;
• принятой конструкции здания.

При соответствующих условиях вокруг подземной части устраивают пристенную или другую предусмотренную проектом дренажную систему. При этом необходимо работать не только с водой в грунте. Важно организовать отвод осадков с кровли, предусмотреть отмостку и не допускать концентрации поверхностной воды непосредственно возле стен дома.

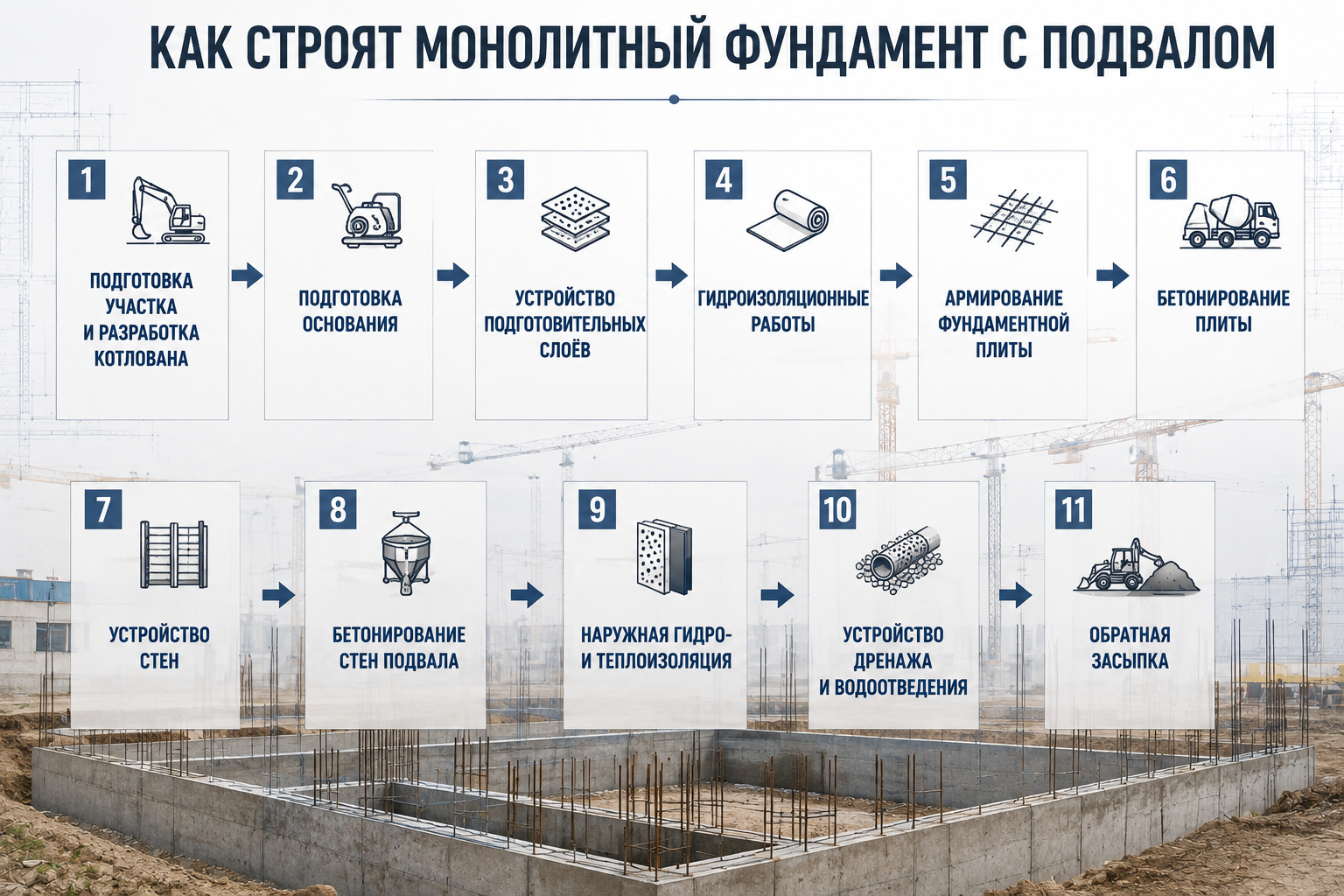

Как строят монолитный фундамент с подвалом

Конкретная технология определяется проектом, однако общая последовательность строительства выглядит следующим образом.

1. Подготовка участка и разработка котлована. Выполняются земляные работы с учётом проектной глубины и размеров подземной части.
2. Подготовка основания. Основание под будущую плиту приводится в состояние, предусмотренное проектом.
3. Устройство подготовительных слоёв. В зависимости от принятого решения выполняется подбетонка и другие необходимые слои основания.
4. Гидроизоляционные работы. Формируется предусмотренная проектом защита нижней части будущей конструкции.
5. Армирование фундаментной плиты. Монтируется арматурный каркас с соблюдением проектного положения арматуры и требуемого защитного слоя бетона.
6. Бетонирование плиты. Бетонную смесь укладывают и уплотняют с соблюдением технологии монолитных работ.
7. Устройство стен. Выполняется армирование, устанавливается опалубка и формируются необходимые конструктивные узлы.
8. Бетонирование стен подвала. После набора бетоном необходимой прочности работы продолжаются в соответствии с технологической последовательностью.
9. Наружная гидро- и теплоизоляция. Стены защищают от воздействия влаги, а при необходимости выполняют теплоизоляционный контур.
10. Устройство дренажа и водоотведения. Выполняется в тех случаях и в той конфигурации, которые предусмотрены проектом.
11. Обратная засыпка. Производится после выполнения необходимых предшествующих работ и достижения конструкциями требуемого состояния.

Состав и порядок отдельных операций могут меняться в зависимости от конструкции дома, гидрогеологии и принятых проектных решений.





Читайте также:

Расчёт армирования монолитного фундамента:

принципы, схемы и типовые ошибки



Армирование плиты и стен подвала

Железобетон работает за счёт совместной работы бетона и стальной арматуры. Поэтому недостаточно просто заложить определённое количество металлических стержней в опалубку — арматурный каркас должен соответствовать расчётной схеме. Для фундаментной плиты и стен определяют рабочую арматуру, её расположение, шаг, зоны дополнительного усиления и конструкцию сопряжений.

Особенно важно выдерживать предусмотренный защитный слой бетона. Арматура должна занимать проектное положение внутри железобетонного элемента, а не смещаться во время укладки бетонной смеси. Схема армирования стен подвала также связана с нагрузками, которые они воспринимают. Именно поэтому готовая схема из интернета или другого проекта не может автоматически использоваться для нового объекта.



Какой бетон используют для монолитного подвала

Требования к бетонной смеси определяются проектом. Для подземной железобетонной конструкции имеют значение сразу несколько характеристик:

• класс бетона по прочности;
• водонепроницаемость;
• морозостойкость;
• подвижность смеси;
• соответствие условиям бетонирования и эксплуатации.

Но характеристики смеси — только часть результата. Даже подходящий по проекту бетон необходимо правильно принять, уложить и уплотнить. Качество готовой конструкции зависит от технологии виброуплотнения, организации бетонирования, устройства рабочих швов и ухода за бетоном в период набора прочности.

Поэтому выбирать «лучшую марку для подвала» без проекта некорректно. Требования к материалу должны соответствовать конкретной конструкции и условиям её эксплуатации. От качества бетона и выполнения монолитных работ напрямую зависит и срок службы монолитного фундамента, поэтому экономия на материале или нарушение технологии на этом этапе способна повлиять на состояние всей подземной части дома.



Нужно ли утеплять стены подвала

Ответ зависит прежде всего от назначения помещения. Если подземная часть используется исключительно как холодное техническое пространство, требования будут одними. Для отапливаемого подвала, мастерской, спортзала или другого регулярно используемого помещения — другими.

Теплоизоляцию подземной части обычно рассматривают в комплексе с общей тепловой защитой здания. Наружное расположение утеплителя позволяет включить железобетонные стены в защищённый тепловой контур и уменьшить воздействие перепадов температуры на конструкцию. Тип и параметры теплоизоляции определяются проектом с учётом назначения помещений и теплотехнического расчёта.



Вентиляция и коммуникации в подвале

Инженерные системы желательно продумать до начала монолитных работ. Для подвала могут потребоваться вентиляция, водоснабжение, канализация, электроснабжение и отопление. Конкретный набор инженерных систем зависит от назначения помещений: для технического подвала он будет одним, а для регулярно используемого пространства — другим.

Особенно важно заранее определить места прохода коммуникаций через железобетонные стены. Проектные отверстия и узлы вводов позволяют организовать коммуникации без хаотичного бурения уже готовых конструкций и одновременно предусмотреть их герметизацию.

Для эксплуатируемого подвала большое значение имеет и вентиляция. Подземное расположение помещения само по себе не обеспечивает нормальный воздухообмен, поэтому этот вопрос должен решаться в составе инженерного проекта дома.



Основные ошибки при строительстве монолитного подвала

Подземная часть после завершения строительства становится одной из наиболее труднодоступных конструкций здания. Поэтому ошибки здесь особенно желательно исключать ещё на этапе проекта и производства работ.

К наиболее распространённым проблемам относятся:

1. Строительство без инженерно-геологических изысканий. Без данных о грунтах невозможно полноценно оценить условия работы фундамента и воздействие грунтовых вод.
2. Выбор конструкции по соседнему дому. Похожий участок не гарантирует одинаковой геологии и одинаковых нагрузок.
3. Отсутствие полноценного проекта. Решения по плите, стенам, армированию и гидроизоляции должны быть взаимосвязаны.
4. Недооценка уровня грунтовых вод. Это может привести к тому, что выбранная система защиты окажется недостаточной.
5. Нарушение схемы армирования. Самовольное изменение диаметра, шага или расположения арматуры меняет расчётную работу конструкции.
6. Экономия на гидроизоляции. Для подвала особенно важна непрерывность всей системы, а не только наличие материала на стенах.
7. Разрывы гидроизоляционного контура. Уязвимыми становятся примыкания, швы и инженерные вводы.
8. Ошибки при устройстве рабочих швов. Эти участки требуют предусмотренного проектом выполнения и защиты.
9. Повреждение гидроизоляции при обратной засыпке. Незащищённое покрытие может потерять герметичность уже после его устройства.
10. Отсутствие необходимого дренажа. Если условия участка требуют отвода воды, игнорировать его нельзя.
11. Нарушение технологии бетонирования. Плохое уплотнение смеси и другие дефекты снижают качество железобетона.
12. Непродуманные инженерные вводы. Необходимость бурить готовые стены усложняет работы и устройство герметичных проходок.
13. Преждевременное нагружение или обратная засыпка. Бетонным конструкциям необходимо набрать предусмотренную прочность.
14. Попытка решить проблему воды только изнутри. Если причины связаны с наружным гидроизоляционным контуром или водоотведением, внутренняя отделка сама по себе их не устраняет.

Большинство проблем с монолитным подвалом связано не с какой-то одной ошибкой, а с нарушением взаимосвязи между проектированием, устройством железобетонных конструкций и защитой от воды. Поэтому основные решения — от схемы армирования до гидроизоляции и дренажа — важно предусматривать заранее и реализовывать как единую систему.





Читайте также:

Дренаж вокруг фундамента:

виды. устройство, ошибки при проектировании



Можно ли сделать подвал, если дом уже спроектирован без него

Если строительство ещё не началось, проект в некоторых случаях можно изменить. Но добавление подвала — это не простая корректировка планировки. Меняется глубина подземной части, конструкция фундамента, характер нагрузок, объём земляных и монолитных работ.

Потребуются новые решения по гидроизоляции, инженерным сетям, лестнице и другим элементам здания. Поэтому конструктивную часть необходимо пересчитывать.

Если фундамент уже построен, ситуация становится ещё сложнее. Создание полноценного подвала под существующим домом связано с работами возле уже нагруженных конструкций и требует отдельного инженерного решения. Поэтому оптимальный вариант — определить необходимость подвала ещё на стадии проектирования дома.

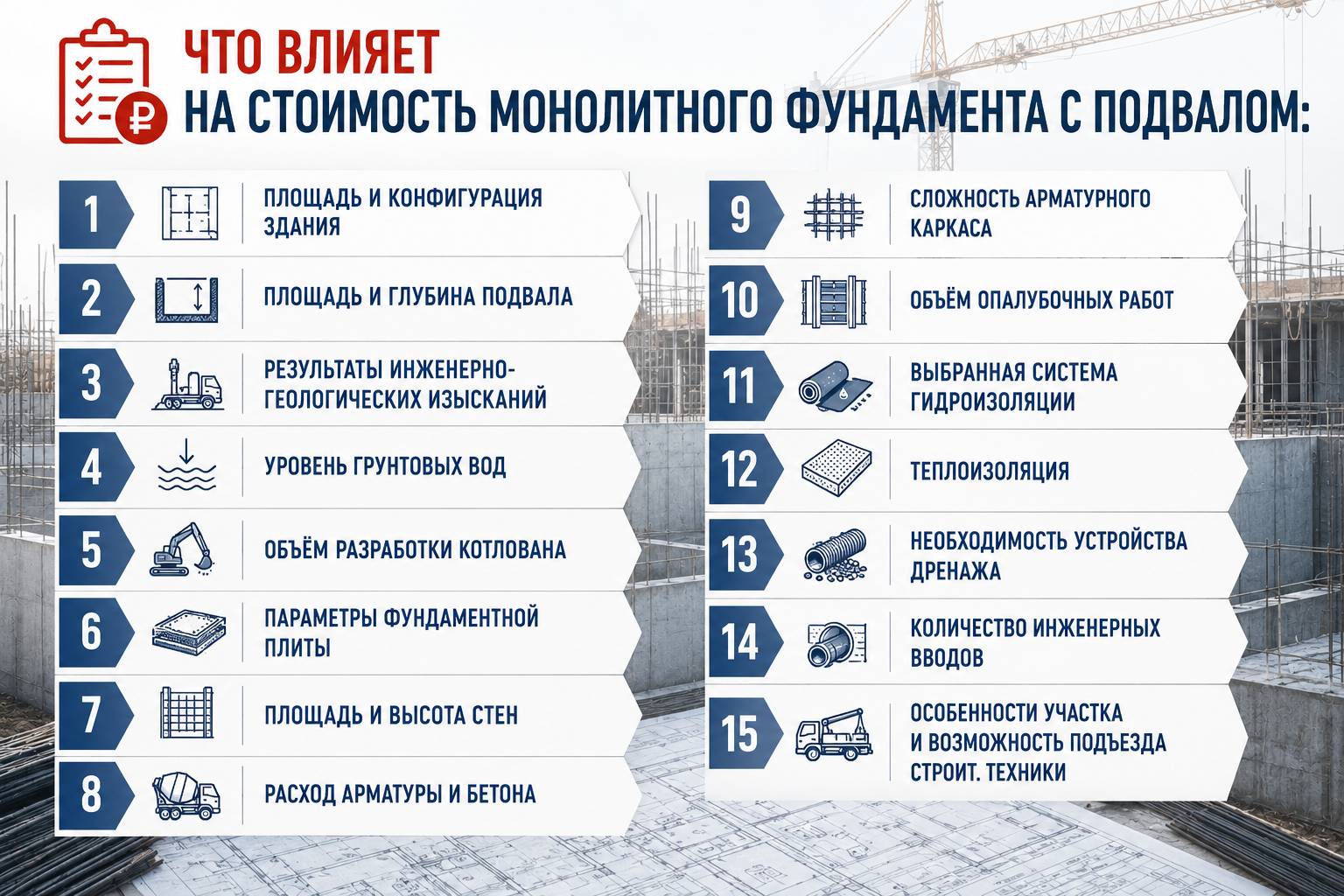

Что влияет на стоимость монолитного фундамента с подвалом

Дом с подземным этажом требует большего объёма земляных, бетонных, арматурных и гидроизоляционных работ, чем аналогичный объект без подвала. Но вывести универсальную стоимость квадратного метра без данных об объекте нельзя.

На итоговую цену влияют:

• площадь и конфигурация здания;
• площадь и глубина подвала;
• результаты инженерно-геологических изысканий;
• уровень грунтовых вод;
• объём разработки котлована;
• параметры фундаментной плиты;
• площадь и высота стен;
• расход арматуры и бетона;
• сложность арматурного каркаса;
• объём опалубочных работ;
• выбранная система гидроизоляции;
• теплоизоляция;
• необходимость устройства дренажа;
• количество инженерных вводов;
• особенности участка и возможность подъезда строительной техники.

Поэтому корректный расчёт стоимости выполняется после получения исходных данных и определения конструктивного решения. Даже при одинаковой площади домов объём монолитных и сопутствующих работ может заметно различаться из-за глубины подвала, характеристик грунта и требований к защите подземной части.  Предварительная оценка объекта позволяет учесть эти факторы и сформировать более точную смету до начала строительства.





Строительство монолитного фундамента с подвалом с Monolith.Moscow

Подвал значительно повышает требования к качеству монолитных работ. После обратной засыпки наружные поверхности стен и многие конструктивные узлы становятся труднодоступными, поэтому ошибки в армировании, бетонировании и защите подземной части намного рациональнее предотвращать во время строительства, а не исправлять после его завершения.

Monolith.Moscow выполняет монолитные работы при строительстве частных домов, включая устройство фундаментов и подземных железобетонных конструкций. Работы выполняются по проекту с соблюдением технологии армирования и бетонирования и контролем качества на основных этапах.

Комплексный подход позволяет учитывать взаимосвязь фундаментной плиты, стен подвала и других элементов монолитной конструкции, а объём и стоимость работ рассчитывать применительно к конкретному объекту.

Планируете строительство дома с подвалом? Отправьте проект или основные параметры будущего дома специалистам Monolith.Moscow — мы оценим объём монолитных работ и подготовим расчёт стоимости строительства фундамента.



Главное о фундаменте для дома с подвалом

Монолитный фундамент дома с подвалом — это комплексная подземная конструкция, а не просто фундаментная плита с помещением над ней. На её работу одновременно влияют нагрузки от здания, характеристики грунта, боковое давление, грунтовые воды и условия эксплуатации.

Надёжность подземной части зависит от правильного расчёта плиты и стен, армирования, качества бетона и монолитных работ, непрерывности гидроизоляционного контура и грамотно организованного отвода воды. Поэтому подвал лучше проектировать одновременно с домом, опираясь на результаты инженерно-геологических изысканий.

Если проект предусматривает полноценный подземный этаж, специалисты Monolith.Moscow помогут рассчитать объём монолитных работ и реализовать предусмотренные проектом фундаментные и железобетонные конструкции.



Частые вопросы

Можно ли строить монолитный подвал при высоком уровне грунтовых вод?

Высокий УГВ не означает автоматический отказ от подвала, однако существенно повышает требования к проектированию. Необходимо учитывать воздействие воды на конструкцию, предусматривать соответствующую гидроизоляционную систему и при необходимости водоотведение. Решение принимается на основании инженерно-геологических данных и расчётов.

Что лучше для подвала — монолитные стены или фундаментные блоки?

Оба решения имеют свою область применения, поэтому выбор зависит от проекта, условий участка и требований к конструкции. Преимущество монолитных железобетонных стен заключается в возможности сформировать пространственно жёсткую конструкцию и уменьшить количество сборных стыков. Однако окончательный вариант должен определяться проектировщиком.

Нужен ли дренаж, если сделана хорошая гидроизоляция?

Гидроизоляция и дренаж выполняют разные функции. Первая защищает конструкцию от проникновения воды, второй предназначен для её сбора и отвода. Необходимость дренажной системы определяется гидрогеологическими условиями конкретного участка.

Нужно ли утеплять подвал?

Это зависит от его назначения и теплотехнического решения всего здания. Для отапливаемого и постоянно используемого помещения требования к теплоизоляции будут выше, чем для холодной технической зоны.

Когда лучше проектировать подвал?

Оптимально — одновременно со всем домом и до окончательного расчёта фундамента. Тогда подземную часть можно сразу учесть в конструктивной схеме здания, инженерных системах, гидроизоляции и смете.

Можно ли сделать подвал только под частью дома?

Такие конструктивные решения возможны, однако переход между участками здания с разной глубиной заложения усложняет проектирование. Возможность устройства частичного подвала и конструкция соответствующих узлов определяются индивидуальным расчётом.
